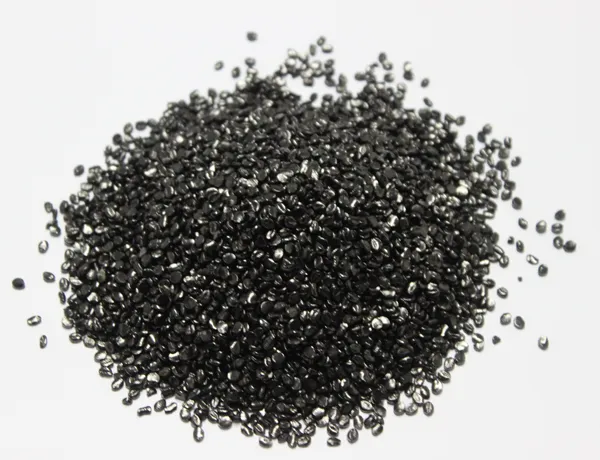

Çapraz bağlanabilir yarı iletken kalkanlama malzemesigüç kablosu için
Tanım:Esas olarak 'orta ve yüksek gerilim güç kablosu'nun iç ve dış ekranlamasına ve '10 kV havai kablo'nun ekranlamasına uygulanır. Çapraz bağlanabilir yarı iletken ekranlama malzemesinin tipik işleme sıcaklığı: 70 derece -110 derece.
Kategoriler:
|
WMP-1001 |
10kV'a kadar XLPE kablo için yarı iletken çapraz bağlanabilir iletken ekran |
JB/T 107387 standardını karşılayın |
|
WMP-1003 |
35kV'a kadar XLPE kablo için yarı iletken çapraz bağlanabilir iletken ekran |
|
|
WMP-1001K |
10kV'a kadar XLPE Kablo için yarı iletken çapraz bağlanabilir iletken ekran |
JB/T 10738 standardını karşılayın, İletken oksidasyonuna karşı iyi direnç |
|
WMP-1101B |
10kV'a kadar XLPE kablo için soyulabilir yarı iletken yalıtım ekranı |
JB/T 10738 standardına uyun, soyulma mukavemeti: 25-30N/cm |
|
WMP-1103C |
35kV'a kadar XLPE kablo için soyulabilir yarı iletken yalıtım ekranı |
JB/T 10738 standardına uyun, soyulma mukavemeti: 25-30N/cm |
|
WMP-1103YB |
35kV'a kadar XLPE kablolar için kolayca soyulabilen yarı iletken yalıtım ekranı |
Diğer sıyrılabilir yalıtım ekran bileşikleriyle karşılaştırıldığında, daha düşük soyulma mukavemetine sahiptir (soyulma mukavemeti 25N/cm'den az veya ona eşittir), diğer özellikleri JB/T 10738'e uygundur ve yalıtım yüzeyinde nispeten daha az soyulma kalıntısı vardır |
|
WMP-1103 |
35kV'a kadar XLPE kablo için yarı iletken çapraz bağlanabilir yalıtım ekranı |
JB/T 107384 standardını karşılayın |
35kV'a Kadar XLPE Kablo için Yarıiletken Çapraz Bağlanabilir İletken Ekranı WMP-1003
Açıklama: WMP-100335kV'a kadar nominal gerilimlere sahip orta gerilim kablolarında iletken ekran uygulamaları için tasarlanmış, özel olarak formüle edilmiş yarı iletken, vulkanize edilebilir bir bileşiktir. WMP-1003, kararlı hacim özdirenç özelliklerine ve iyi yüzey pürüzsüzlüğüne sahiptir. Yüksek sıcaklıkta kuru vulkanizasyon işleme yöntemi için uygundur.
Standart:JB/T 10738-2007
Şartname kağıdı
| Ürün Özellikleri |
Birim |
Test metodu Ulus Uluslararası |
Standart değer |
Tipik değer |
|||
|
Fiziksel |
|||||||
|
Yoğunluk |
g/cm3 |
İngiltere/T 1033.1 |
İZO 1183-1 |
£1.2 |
1.16 |
||
|
Mekanik |
|||||||
|
Gerilme direnci |
MPa |
GB/T 1040.2 |
İZO 527-2 |
³12 |
14 |
||
|
Kopma uzaması |
% |
GB/T 1040.2 |
İZO 527-2 |
³200 |
220 |
||
|
Kırılganlık sıcaklığı (-40oC, 30 adet) |
Parça |
GB/T 5470 |
ISO 974 |
£15 |
0 |
||
|
Termal |
|||||||
|
Sıcak ayar testi (200oC, 0.2Mpa, 15dk) |
Uzama yük altında |
% |
GB/T 2951.21 |
IEC 60811-2-1 |
£100 |
40 |
|
|
Kalıcı deformasyon |
% |
GB/T 2951.21 |
IEC 60811-2-1 |
£15 |
0 |
||
|
Yaşlanma (135oC, 168h) |
Değişim gerilme direnci |
% |
GB/T 2951.12 |
IEC 60811-1-2 |
±30 |
12 |
|
|
Uzama değişimi |
% |
GB/T 2951.12 |
IEC 60811-1-2 |
±30 |
-20 |
||
|
Elektriksel |
|||||||
|
DC hacim direnci (20)oC) |
Ω·cm |
GB/T 3048.3 |
- |
£100 |
35 |
||
|
DC hacim direnci (90)oC) |
Ω·cm |
GB/T 3048.3 |
- |
£5000 |
500 |
||
|
90oC DC hacim özdirenci hava yaşlanmasından sonra (100)oC,168h) |
Ω·cm |
GB/T 3048.3 |
- |
£1000 |
300 |
||
Ek Bilgiler
İşleme Teknikleri
|
Alan |
Vücut |
Boyun |
KAFA |
|
Sıcaklık(oC) |
75~100 |
103~105 |
110~115 |
20'60 çift katlı süzgeç önerilir.
Paketleme, Depolama ve Taşıma
|
Paket |
Net ağırlığı |
500 kilo |
|
Yöntem |
iç kısım için sabit oluklu kasa + dış kısım için su geçirmez PE film |
|
|
Ulaşım |
Gereklilik |
Taşıma sırasında güneş ışığından, yağmurdan ve ıslanmadan uzak tutun ve taşıma sırasında nazikçe tutun |
|
Depolamak |
Çevre |
temiz, kuru ve havalandırılmış depolar |
|
Garanti |
12 ay |
